C profil
galvaniz ve DKP büküm, ölçü × et kg/m, aşık seçimi
Çatı aşığı ve cephe kuşağı için C kesitli soğuk büküm profil; sacdan bükülür, delikli ya da deliksiz. C profil (dudaklı U kesit), hafif çatı ve cephede en çok kullanılan aşıktır: gövde yüksekliği yükü, kanat ucundaki dudak ise yerel burkulma dayanımını belirler. Aynı gövde yüksekliğinde dudaksız U kesite göre yaklaşık %30 daha yüksek eğilme momenti taşır. Liste fiyatı yoktur; bedel = kg/m × sac kilo fiyatı (Ekim 2026: galvaniz 42,05 ₺/kg, DKP 42,85 ₺/kg) + büküm işçiliği, teklifle.
Bu sayfada 7 bölüm
Npu Profil referans bandı: 38,05 – 43,90 ₺/kg (13 kalemlik listede, KDV hariç). Tabloyu görmek için ↓

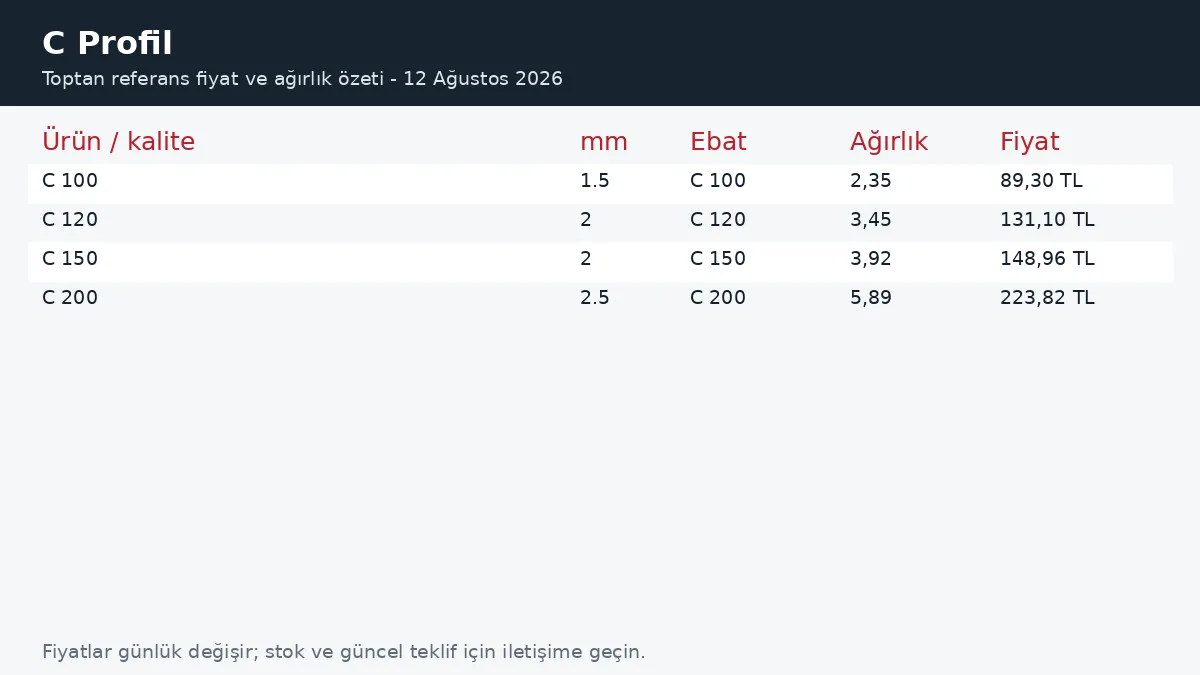

C profil ölçü × et: açılım, kg/m ve sac bedeli göstergesi
| Ölçü h×b×c (mm) | Açılım | 1,5 mm kg/m | 2 mm kg/m | 2,5 mm kg/m | 3 mm kg/m | 2 mm galvaniz ₺/m* | 2 mm DKP ₺/m* |
|---|---|---|---|---|---|---|---|
| 80×40×15 | 190 mm | 2,24 | 2,98 | 3,73 | 4,47 | 125,44 ₺ | 127,82 ₺ |
| 100×50×15 | 230 mm | 2,71 | 3,61 | 4,51 | 5,42 | 151,84 ₺ | 154,73 ₺ |
| 120×50×20 | 260 mm | 3,06 | 4,08 | 5,1 | 6,12 | 171,65 ₺ | 174,91 ₺ |
| 140×60×20 | 300 mm | 3,53 | 4,71 | 5,89 | 7,07 | 198,06 ₺ | 201,82 ₺ |
| 160×60×20 | 320 mm | 3,77 | 5,02 | 6,28 | 7,54 | 211,26 ₺ | 215,28 ₺ |
| 180×70×20 | 360 mm | 4,24 | 5,65 | 7,07 | 8,48 | 237,67 ₺ | 242,19 ₺ |
| 200×70×20 | 380 mm | 4,47 | 5,97 | 7,46 | 8,95 | 250,87 ₺ | 255,64 ₺ |
| 250×80×25 | 460 mm | 5,42 | 7,22 | 9,03 | 10,83 | 303,69 ₺ | 309,46 ₺ |
| 300×80×25 | 510 mm | 6,01 | 8,01 | 10,01 | 12,01 | 336,69 ₺ | 343,10 ₺ |
*Sac bedeli göstergesi (kg/m × sac ₺/kg); büküm, delik, kesim ve fire teklifte. Galvaniz büküm Z140–Z200 sacdan.
C profil aşıkta açıklık ve aşık aralığı
Tek açıklıklı C aşık, trapez ve sandviç panel yükünde 1,5–2,0 m aşık aralığıyla 4–6 m açıklık geçer. Pratik sıra: 100×50×20 kesit 4 m, 120×50×20 kesit 5 m, 150×50×20 kesit 6 m açıklığa kadar; et kalınlığı 1,5 mm yerine 2,0 mm seçildiğinde aynı kesitin taşıma gücü yaklaşık üçte bir artar.
Kar bölgesi, açık alan rüzgârı ve panel kalınlığı bu sırayı değiştirir; aşık aralığı daraltmak kesit büyütmekten çoğu zaman daha ucuzdur çünkü kilo doğrusal artmaz.
C profil bağlantısı: cıvatalı klips, kaynak yapılmaz
Galvaniz C aşık makas üst başlığına doğrudan kaynatılmaz — kaynak çinko kaplamayı yakar ve o noktada korozyon başlar. Doğru çözüm, makasa kaynatılan bir klips (gusset) ve aşığa 2 adet M12 cıvata. Delik merkezinin kenardan uzaklığı en az 1,5 delik çapı olmalıdır.
Delik şablonu siparişte verilirse profiller delikli teslim edilir; şantiyede matkapla açılan delik hem ölçü kaçırır hem kaplamayı zedeler.
C profil mi NPU mu: aşık ve kuşakta seçim
NPU 100 10,6 kg/m (403,33 ₺/m); 160×60×20×2 C profil 5,02 kg/m. Trapez ve panel altında 1,5–2 m aralıkla büküm aşık yeter ve kg başına üçte bir maliyet çıkarır; vinç yolu, ağır platform ve kaynaklı düğüm noktasında U demir. Açıklığa göre karşılaştırma: kiriş seçici.
Sipariş bilgisi
Ölçü × et × boy × adet + malzeme (galvaniz / DKP / HRP) + delik şablonu. Minimum 6 boy; 12 m boy sipariş. Teslim 3–7 iş günü.
