Kiriş ön seçici

açıklık ve yükten profil seçimi

Açıklığı ve yayılı yükü yazın; gereken mukavemet momenti (Wy) hesaplanır, her aileden onu karşılayan en hafif profil kg/m, sehim ve Ekim 2026 liste fiyatıyla listelenir. Ön boyutlandırma ve bütçe aracıdır; statik proje yerine geçmez.

Bu sayfada 5 bölüm
  1. Açıklık ve yük girin
  2. Örnek seçimler: sık açıklık ve yükler için hangi profil
  3. Yöntem ve sınırlar
  4. Kiriş seçici soruları
  5. İlgili sayfalar

Npu Profil referans bandı: 38,05 – 43,90 ₺/kg (13 kalemlik listede, KDV hariç). Tabloyu görmek için ↓

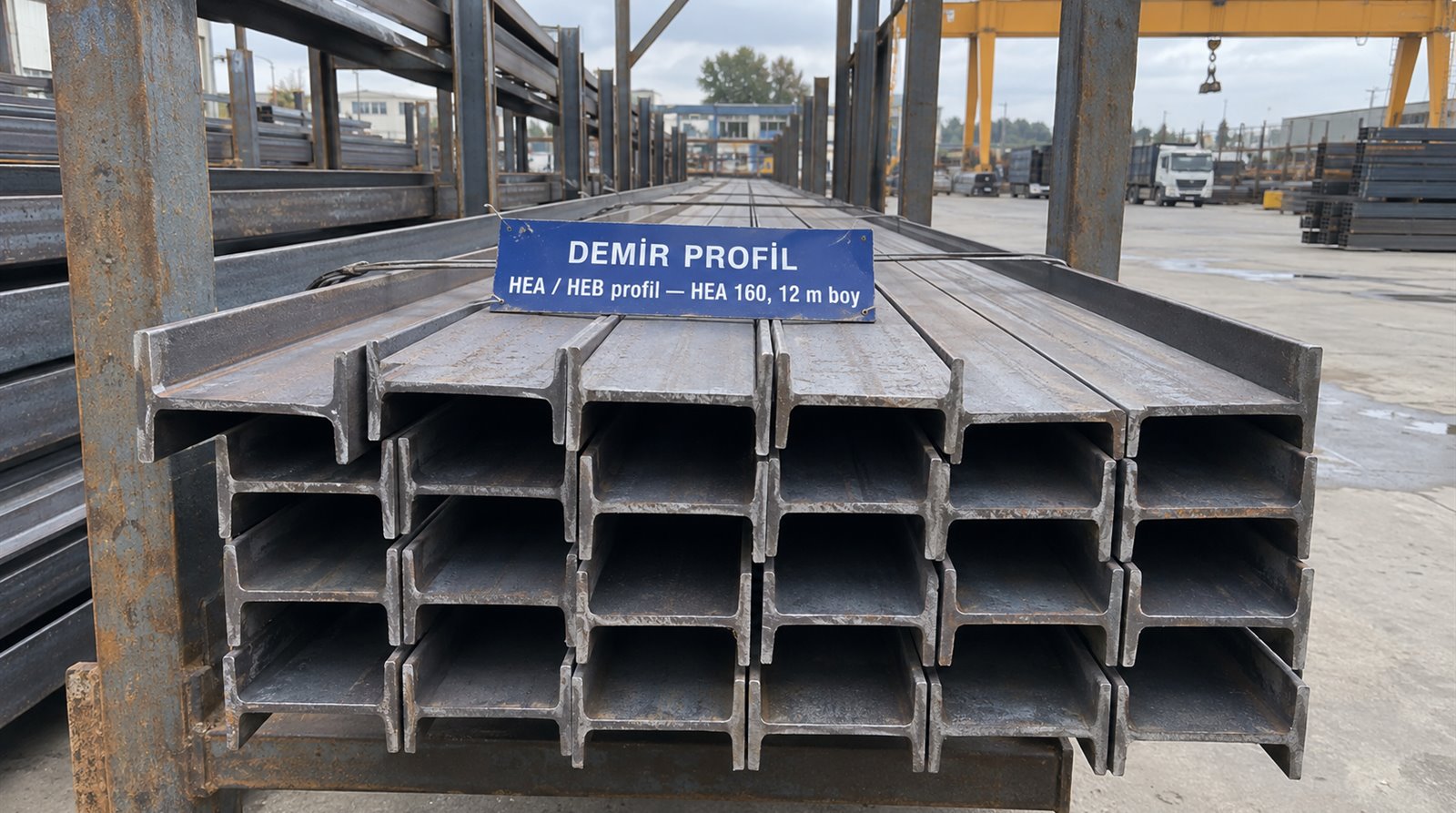

HEA / HEB profil HEA 160, 12 m boy, açık saha profil stoğunda
HEA / HEB profil — HEA 160, 12 m boy; portal vinç altında demet.

Açıklık ve yük girin

Ön boyutlandırma: S235, σem = 160 MPa, güçlü eksen, yanal burkulma ve sehim sınırı L/250 ayrıca kontrol edilir. Sonuç statik proje yerine geçmez; kesin kesit projeci belirler.

Örnek seçimler: sık açıklık ve yükler için hangi profil

L (m)q (kN/m)Wy gerekNPUNPIIPEHEAHEB
3321 cm³NPU 808,6 kg/m · 329 ₺/mNPI 1008,3 kg/m · 319 ₺/mIPE 1008,1 kg/m · 309 ₺/mHEA 10016,7 kg/m · 622 ₺/mHEB 10020,4 kg/m · 760 ₺/m
4563 cm³NPU 14016 kg/m · 609 ₺/mNPI 14014,3 kg/m · 546 ₺/mIPE 14012,9 kg/m · 493 ₺/mHEA 10016,7 kg/m · 622 ₺/mHEB 10020,4 kg/m · 760 ₺/m
5598 cm³NPU 16018,8 kg/m · 715 ₺/mNPI 16017,9 kg/m · 684 ₺/mIPE 16015,8 kg/m · 604 ₺/mHEA 12019,9 kg/m · 741 ₺/mHEB 12026,7 kg/m · 995 ₺/m
68225 cm³NPU 22029,4 kg/m · 1.233 ₺/mNPI 22031,1 kg/m · 1.280 ₺/mIPE 22026,2 kg/m · 1.078 ₺/mHEA 18035,5 kg/m · 1.322 ₺/mHEB 16042,6 kg/m · 1.587 ₺/m
810500 cm³NPU 30046,2 kg/m · 2.028 ₺/mNPI 28047,9 kg/m · 2.064 ₺/mIPE 30042,2 kg/m · 1.861 ₺/mHEA 22050,5 kg/m · 2.129 ₺/mHEB 20061,3 kg/m · 2.283 ₺/m

Yük örnekleri: hafif çatı (trapez + aşık) 1,0–1,5 kN/m²; sandviç panel çatı + kar 1,5–2,5 kN/m²; ara kat döşeme 3–5 kN/m². q = yük × kiriş aralığı.

Yöntem ve sınırlar

Basit mesnetli kirişte maksimum moment M = qL²/8; gereken mukavemet momenti W = M/σ. S235 için σem = 160 MPa alınır (akma 235 / 1,5). Konsolda M = qL²/2 (4 kat). Sehim f = 5qL⁴/(384·E·I); L/250 aşılırsa bir üst ölçü. Yanal burkulma (basınç başlığı tutulmuyorsa) ve kesme kontrolü ayrıca yapılır; S355 kullanılırsa σ 1,5 kat artar, sehim değişmez.

Hangi aile ne zaman

IPE en hafif eğilme kesiti; NPI stokta yaygın ve aynı kg fiyatı; HEA/HEB kolon ve iki eksende yük; NPU tek taraflı bağlantı, aşık, limon, kapı çerçevesi. Kutu profil (40×80, 50×100) küçük açıklıklarda alternatif: kutu profil.

Kiriş seçici soruları

Kiriş seçici nasıl hesaplıyor?
Basit mesnetli kirişte M = qL²/8 (konsolda qL²/2); gereken Wy = M / σ (σ = 160 MPa, S235 için emniyet gerilmesi). Her aileden Wy ≥ gereken olan en hafif ölçü seçilir; sehim L/250 için 5qL⁴/384EI ayrıca gösterilir.
Sonuç statik proje yerine geçer mi?
Hayır. Ön boyutlandırma ve bütçe içindir; yanal burkulma, mesnet detayı, dinamik yük ve kombinasyonlar proje mühendisince hesaplanır.
Yayılı yük q nasıl bulunur?
Döşeme/çatı yükü (kN/m²) × kiriş aralığı (m). Örnek: 1,5 kN/m² çatı yükü × 3 m aşık aralığı = 4,5 kN/m; hareketli yük eklenir.
Hangi aile daha ekonomik?
Aynı Wy için kg/m en düşük olan: genelde IPE, sonra NPI, HEA; NPU tek eksende zayıftır ama aşık ve limon için pratiktir. Tablo kg/m ve ₺/m ile karşılaştırır.
Ölçü₺/kgkg/m₺/m6 m boy12 m boy12 m KDV dahil
60 Npu Profil38,05 ₺5,07192,91 ₺1.157 ₺2.315 ₺2.778 ₺
65 Npu Profil38,05 ₺7,09269,77 ₺1.619 ₺3.237 ₺3.885 ₺
80 Npu Profil38,05 ₺8,64328,75 ₺1.973 ₺3.945 ₺4.734 ₺
100 Npu Profil38,05 ₺10,6403,33 ₺2.420 ₺4.840 ₺5.808 ₺
120 Npu Profil38,05 ₺13,4509,87 ₺3.059 ₺6.118 ₺7.342 ₺
140 Npu Profil38,05 ₺16608,80 ₺3.653 ₺7.306 ₺8.767 ₺
160 Npu Profil38,05 ₺18,8715,34 ₺4.292 ₺8.584 ₺10.301 ₺
180 Npu Profil40,00 ₺22880,00 ₺5.280 ₺10.560 ₺12.672 ₺
200 Npu Profil41,95 ₺25,31.061,34 ₺6.368 ₺12.736 ₺15.283 ₺
220 Npu Profil41,95 ₺29,41.233,33 ₺7.400 ₺14.800 ₺17.760 ₺
240 Npu Profil41,95 ₺33,21.392,74 ₺8.356 ₺16.713 ₺20.055 ₺
260 Npu Profil42,90 ₺37,91.625,91 ₺9.755 ₺19.511 ₺23.413 ₺
300 Npu Profil43,90 ₺46,22.028,18 ₺12.169 ₺24.338 ₺29.206 ₺
