Kenet Çatı Taşıyıcı Sistemi
Vidasız örtünün altındaki makas–aşık–kolon sistemi: kesit seçimi ve kilo.
Bu sayfada 8 bölüm
Kenet çatı kaplaması ile onu taşıyan çelik makas ve aşık sistemi ayrı işlerdir; sanayi çatısında kenet levhanın altında IPE/HEA makas kirişi + Z aşık ya da kafes makas + NPU aşık vardır. Bu sayfa kenet çatıyı taşıyıcı sistem tarafından anlatır: hangi açıklıkta hangi makas, kenet için aşık aralığı ve kesiti, düşük eğimin makasa etkisi, m² başına kaç kg çelik. Profil boy ve kilo bedeli demir profil listesinden; kenet levha ve klips uygulamacıyla.
Kenet çatının çelik iskelete getirdiği üç fark
- Düşük eğim (%3–5): makas yüksekliği azalır, kar yükü tam gelir (eğim azaltması yok) → aşık ve makas bir kademe büyür.

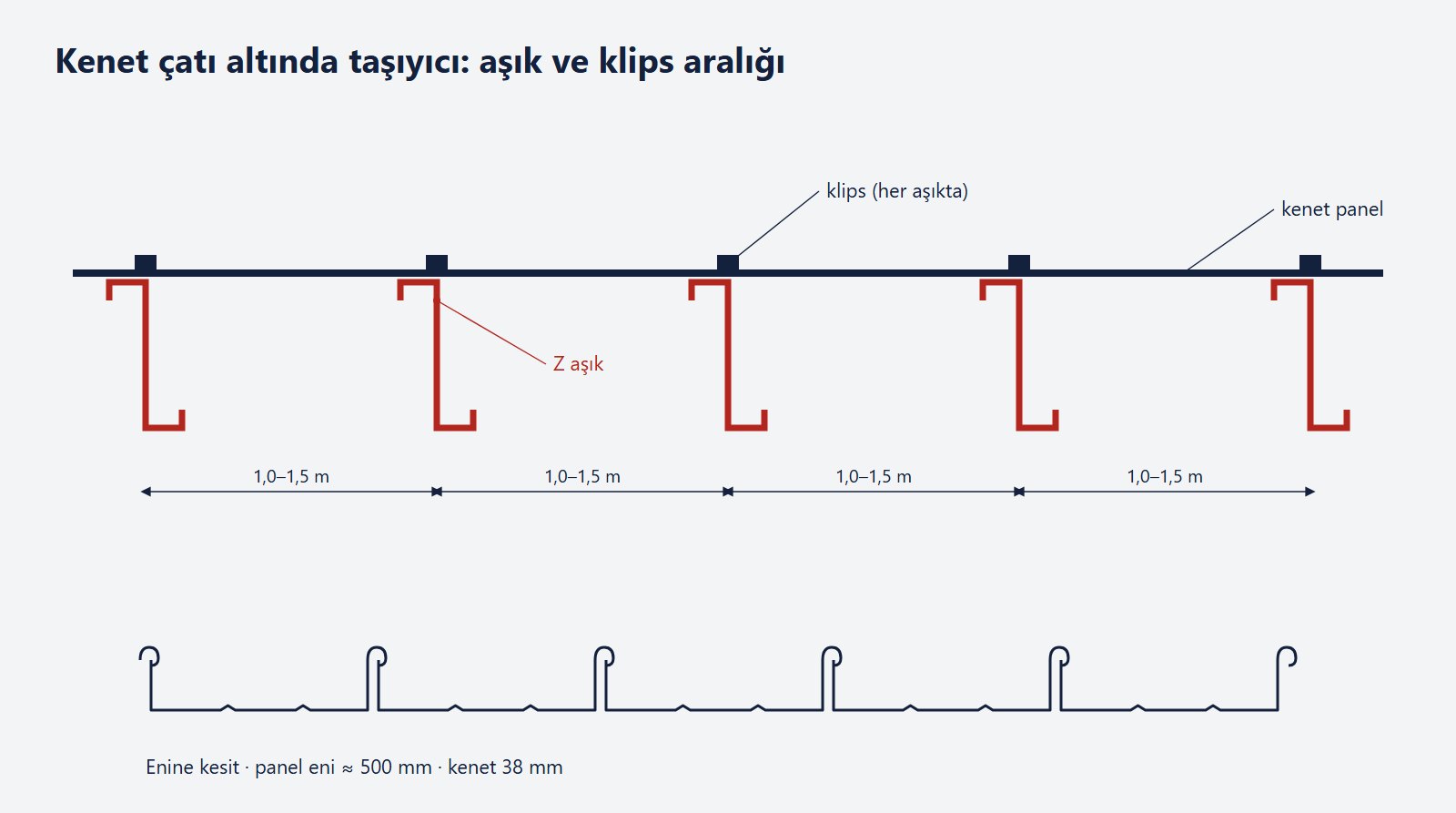

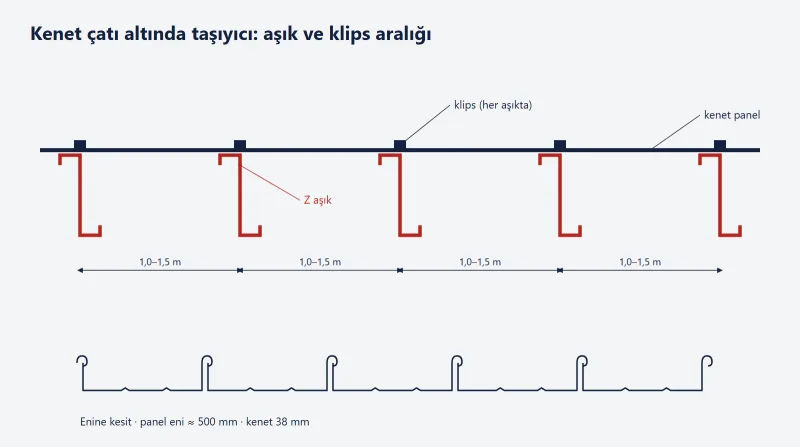

- Uzun tek parça levha (20–40 m): boy bindirme aşığı gerekmez, ama ısıl genleşme kayar klipsle aşığa iner; aşık üst kotları ±3 mm.
- Klips vidası ≥ 2 mm et: Z aşık 1,5 mm yerine 2 mm; NPU aşıkta sorun yok.
Açıklığa göre makas ve aşık: kenet için
| Makas açıklığı | Makas tipi | Makas aralığı | Aşık (kenet 0,60 mm, 1,2 m aralık) | Çelik kg/m² (makas+aşık) |
|---|---|---|---|---|
| 8–12 m | IPE 200–240 eğimli kiriş | 4–5 m | Z 150×2 (≈ 5,3 kg/m) / NPU 80 | ≈ 18–22 |
| 12–18 m | IPE 270–330 ya da kafes (NPU 80 çubuklu) | 5–6 m | Z 200×2 (≈ 7 kg/m) / NPU 100 | ≈ 22–28 |
| 18–24 m | Kafes makas (NPU 100/120 başlık) ya da IPE 400 | 6 m | Z 200×2,5 / NPU 120 | ≈ 28–35 |
| 24–30 m | Kafes makas (HEA 120–140 başlık) | 6 m | Z 250×2,5 / NPU 140 | ≈ 35–42 |
Değerler kar bölgesi 1–2 ve 0,60 mm kenet içindir; kar bölgesi 3–4'te aşık aralığı 1,0 m'ye iner ve makas %15–20 ağırlaşır. Kesit değerleri için IPE, NPU, HEA sayfaları; ön seçim kiriş seçici.
Z aşık mı NPU aşık mı
Z profil (büküm, 1,5–2,5 mm) aynı taşıma için NPU'nun yarısı kilodadır ve kenet klips vidası 2 mm ette tutar; makasa cleat ile cıvatalanır. NPU aşık (80–140) sıcak haddelenmiş, 12 m boy, kaynaklı bağlantı; kar bölgesi 4 ve büyük aşık aralığında, korozif ortamda (kalın et) tercih edilir. Z aşık sipariş üzerine büküm, NPU stoktan. Kilo bazında NPU 100 (10,6 kg/m) ≈ Z 200×2 (7 kg/m) × 1,5.
10×20 m depo: kenet çatı iskeleti kaç kg
Açıklık 10 m, makas aralığı 5 m → 5 adet IPE 220 eğimli kiriş (10,3 m × 5 × 26,2 kg/m ≈ 1.350 kg); aşık 1,2 m aralık → 9 sıra × 20 m Z 150×2 (180 m ≈ 950 kg) ya da NPU 80 (180 m ≈ 1.550 kg); kolonlar HEA 160 (3,0 m × 10 × 30,4 kg/m ≈ 910 kg); çapraz ve bağlantı %8. Toplam Z aşıkla ≈ 3,5 ton (17 kg/m²), NPU aşıkla ≈ 4,1 ton (20 kg/m²). Kenet levha 0,60 mm 200 m² ≈ 1,1 ton ayrıca. Kilo bedeli için profil fiyatları.
Kenet çatıda makas eğimi ve dere
Çift kenet %3'e izin verdiği için tek eğimli (pulpit) çatı ve iç dere olmadan geniş çatı mümkün olur; %3'te makas yüksekliği 10 m açıklıkta yalnız 30 cm — kar birikmesi ve su göllenmesi için sehim kontrolü L/250'ye çekilir. Dere kirişi (NPU 120–160) iki eğimin birleştiği hatta; kenet çatıda dere sacı kenet levhanın altına girer, dere kirişi üst kotu aşıktan 60–80 mm düşük tutulur.
Sipariş bilgileri
Bina ölçüsü (açıklık × uzunluk × saçak yüksekliği), kar/rüzgâr bölgesi, eğim, makas tipi tercihi, aşık (Z / NPU) ve aralığı, kolon kesiti, teslim ili. IPE/NPU/HEA 12 m boy, kesim ücretli; Z aşık sipariş üzerine büküm (2–3 hafta).
Sık sorulan sorular
Kenet çatı için aşık NPU mu Z mi olmalı?
Z 150–250×2 mm kilo avantajı ve klips uyumuyla standarttır; kar bölgesi 4, korozif ortam ve büyük aşık aralığında NPU 100–140 seçilir.
Kenet çatı makası trapez çatıdan farklı mı?
Kesit mantığı aynı, iki fark var: %3–5 eğimde kar azaltması olmadığı için yük %10–15 fazla, ve aşık üst kotu toleransı ±3 mm (trapez ±10 mm). Makas aralığı 5–6 m aynı kalır.
10×20 m kenet çatılı depo iskeleti kaç ton?
IPE 220 makas + Z 150 aşık + HEA 160 kolon ile ≈ 3,5 ton (17 kg/m²); NPU 80 aşıkla ≈ 4,1 ton. Kenet levha 0,60 mm ≈ 1,1 ton ayrıca.
Kenet çatıda aşık aralığı kaç?
0,50 mm levhada 1,0 m, 0,60 mm'de 1,2 m, 0,70 mm'de 1,5 m; kar bölgesi 3–4'te bir kademe sık. Aşık kesiti makas aralığına göre seçilir.
%3 eğimli kenet çatıda makas yüksekliği ne olur?
10 m açıklıkta yalnız 30 cm kot farkı; eğimli IPE kiriş neredeyse yatay çalışır, sehim L/250 ile kontrol edilir ve su göllenmesine karşı ters sehim (kamber) verilir.
